SZ系列水环真空泵

添加日期：2013-4-24 点击率：549

SZ系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体中允许混有少量液体。它被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。
由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以其应用更加广泛。工作真空范围为-0.03~-0.08MPa。

SZ系列水环真空泵及压缩机技术规格：

型号	真空最大吸气量（m³/min)					压缩机最大排气量（m3/min)					电机功率 (Kw)		泵转速 (r.p.m)	水耗量 (L/min)	最大真空度 (%)	最大压力 (MPa)	泵重 (整机) (Kg)
	当真空度为					当压力为 (MPa)					电机功率 (Kw)
	当真空度为					当压力为 (MPa)					真空泵	压缩机
	0%	40%	60%	80%	90%	0	0.05	0.08	0.1	0.15	真空泵	压缩机
SZ-1	1.5	0.64	0.4	0.12	-	1.5	1	-	-	-	4	5.5	1440	10	84	0.12	310
SZ-2	3.4	1.65	0.95	0.25	-	3.4	2.6	2	1.5	-	7.5	11	1450	30	87	0.14	380
SZ-3	11.5	6.8	3.6	1.5	0.5	11.5	9.2	8.5	7.5	3.5	22	37	970	70	92	0.17	1300
SZ-4	27	17.6	11	3	1	27	26	20	16	9.5	70	80	730	100	93	0.21	1500


注：1、真空度从40%到90%或压力从0.05MPa的吸排气量随着供水量的大小、叶轮与侧盖的间隙
       大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小。
    2、表内数值是在下列条件下得出：
       ①水温15℃
       ②空气20℃
       ③气体相对湿度70%
       ④大气压力0.1013MPa
  　3、表内性能偏差不超过5%

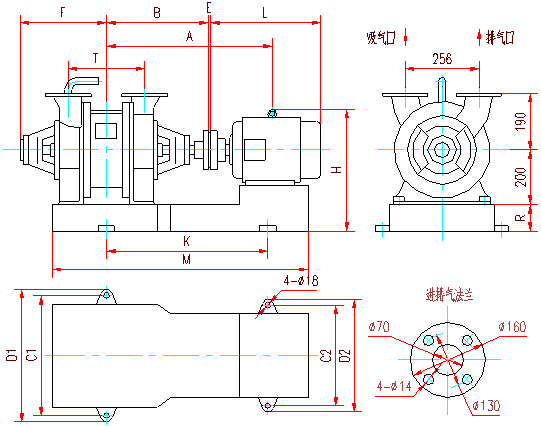

SZ-1、SZ-2真空泵外形及安装尺寸

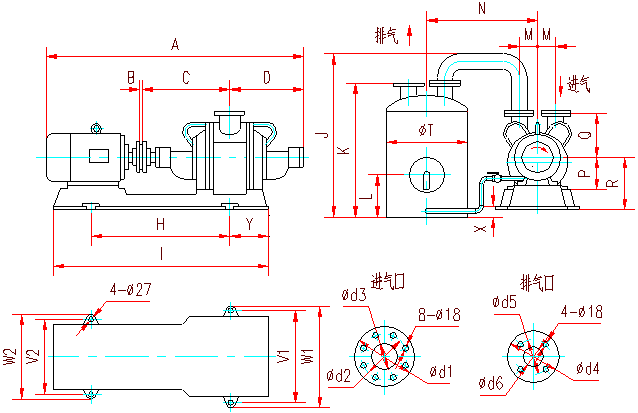

SZ-1、SZ-2压缩机外形及安装尺寸

SZ-3真空泵、压缩机外形及安装尺寸
